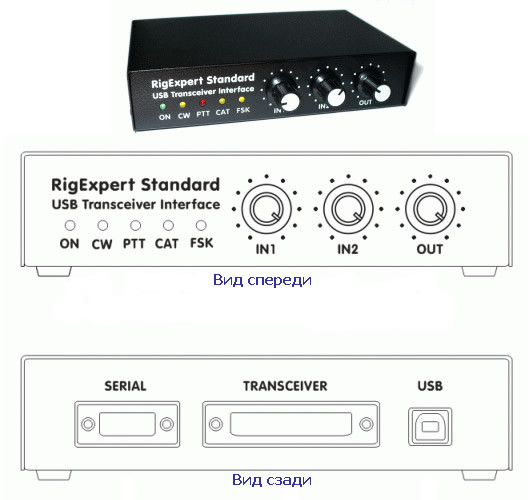

RigExpert Standard

Универсальный внешний USB интерфейс для управления трансиверами с персонального компьютера.

Функции устройства:
1. Аудио-интерфейс трансивера для работы с цифровыми видами связи, записи и воспроизведение звука
2. CAT-режим (управление трансивером)
3. Выход FSK
4. Дополнительный вход / выход COM-порта.

Подключение к компьютеру: разъем USB (Universal Serial Bus).
Питание: от порта USB (внешенее не требуется).
Подключение к трансиверу: 25-пиновый разъём.
Аудио-интерфейс:
Максимальная амплитуда входа/выхода - 1 В.
Частота дискретизации входа/выхода: 8 - 48 кГц.
16-битные ЦАП/АЦП.
Уровни сигнала регулируются потенциометрами на лицевой панели и джамперами на печатной плате.

CAT-порт
Скорость: 300-115200 бод
Электрическая совместимость: RS-232, CI-V, TTL или инверсный TTL (трансиверы Yaesu, Icom, Kenwood, Ten-Tec, Elecraft и JRC)

Выходы PTT/CW
Выход PTT: открытый коллектор и TTL-уровни
Выход CW: открытый коллектор
Максимально допустимый ток - 50 мA

Выход FSK
Выход с открытым коллектором
Скорость устанавливается джамперами на печатной плате (по умолчанию - 45.45 бод)

Дополнительный последовательный порт
Скорость: 300-115200 бод
Электрическая совместимость: RS-232 (сигналы TXD/RXD/RTS/CTS)

Требования к системе
Настольный компьютер или ноутбук Pentium с USB 1.1- или USB 2.0-совместимым портом
Операционная система Windows 98/ME/2000/XP/2003/Vista/7 или Mac OS, Linux.




1. Интерфейс.
2. Кабель USB для подключения к компьютеру.
3. Техническое описание.
4. Упаковка.
